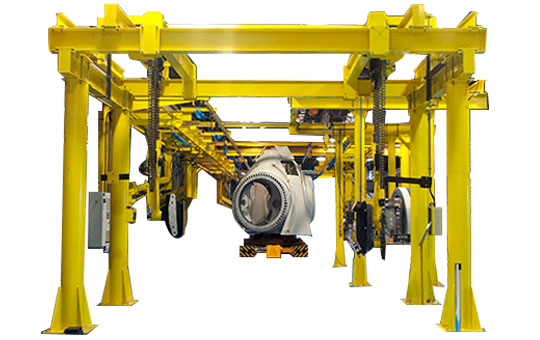

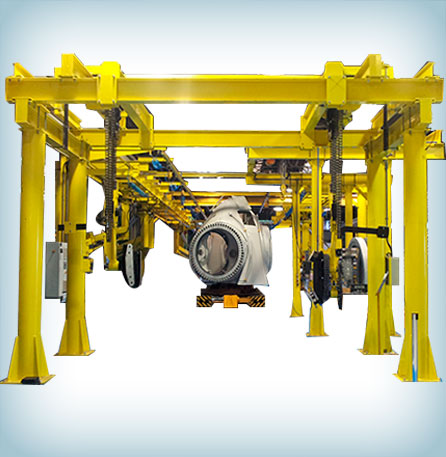

O Sistema de Ponte Rolante Seman viabiliza o manuseio de produtos em processos produtivos os mais diversos, principalmente em operações de abastecimento e desabastecimento de outras máquinas. O equipamento move peças inteiras ou subconjuntos em posições otimizadas, no processo. Os componentes do sistema são; pilares, caminho de rolamento, ou trilhos, e trolleys.
Funcionamento
- Os pilares, suporte de fixação e os caminhos de rolamento (trilho) são as partes estáticas e estruturais do sistema de Ponte Rolante SEMAN. Os componentes com movimentos dinâmicos são: trolleys e balancins.
- A Ponte deve ser deslocada no caminho de rolamento através de troles e permitir que um trolley montado em seu perfil faça o movimento transversal necessário para abranger uma área horizontal perpendicular ao piso. O sistema de Ponte Rolante SEMAN possibilita a movimentação de cargas no sentido "X" e "Y" abrangendo uma área determinada de cobertura.
Componentes
Pilares Suporte de fixação para caminho de rolamento (trilhos) Caminho de Rolamento (trilhos) Os perfis para caminho de rolamento são de aço laminados a frio fabricados nas seguintes secções:
KBK I - Capacidade nominal até 500 kg.
KBK II - Capacidade nominal até 1500 kg.
Viga I – Depende do tamanho do Perfil e do vão livre (distância entre pilares)
Viga U 4" - Capacidade nominal até 400 kg.
O dimensionamento da Sistema de Ponte Rolante SEMAN é determinado pela capacidade e pelo vão livre (distância entre pilares).
